Kostensenkung bei neuen Einfamilienhäusern im Mittelmeerraum: Welche Rolle spielen Deckenventilatoren?

Kostensenkung bei neuen Einfamilienhäusern im Mittelmeerraum: Welche Rolle spielen Deckenventilatoren?

Es ist immer eine schwierige Aufgabe, zu einem angemessenen Preis zu bauen, dabei die gesetzlichen Vorschriften einzuhalten und den Bewohnern den bestmöglichen Wärmekomfort zu bieten.

Insbesondere für die Küstenregionen und das Hinterland des Mittelmeers (bzw. die Mittelmeerzonen H3 und H2d) setzt die RE2020 sehr ehrgeizige Ziele, die nicht immer leicht zu erreichen sind.

Denn sobald die Gebäudehülle definiert ist und dem angestrebten Wert für den bioklimatischen Bedarf (Bbio) entspricht, müssen noch die Höchstschwellenwerte für die Gradstunden eingehalten werden.

Gradstunden und Cep nr: Wie werden die Höchstgrenzen eingehalten?

Der gesetzliche Höchstwert von 1250 Gradstunden Unbehaglichkeit im Sommer ist schnell erreicht[i]. Um die Vorschriften einzuhalten, haben die Bauherren mehrere Lösungen identifiziert:

• Leistungsstarkes Gainable-System
• Zonenweise Regulierung
• Luftumwälzer / Deckenventilatoren

Das Planungsbüro Expeb erklärte sich freundlicherweise bereit, Optimierungen zu untersuchen, die bei herkömmlichen Einfamilienhausprojekten umgesetzt werden können.

Dieser Artikel wird aktualisiert, sobald uns neue Informationen vorliegen. Denken Sie also daran, sich in unserem Profibereich anzumelden, um über künftige Aktualisierungen auf dem Laufenden gehalten zu werden[ii].

Was waren unsere Ausgangsannahmen?

Wir sind von einem 88 m² großen, freistehenden, eingeschossigen Haus ausgegangen, das in der Zone H3 liegt. Der Cep nr max liegt bei 45,1. Das Ausgangsschema umfasst eine Gainable-Installation mit Zonenregelung sowie einen thermodynamischen Warmwasserbereiter. Das Ganze erscheint konform (Cep nr = 44,6). Die Studie wurde mithilfe der Software Pléiades-Comfie von Izuba durchgeführt.

Simulationen mit Gainable + Zonenregelung

Dann fügten wir verschiedene Samarat-Deckenventilatoren hinzu und spielten mit den Modi Tag einerseits, Nacht andererseits und schließlich Tag & Nacht andererseits.

Hier ist die entsprechende Übersichtstabelle :

Grundlegend installiertes System: Gainable + Zonenregelung

Zu diesem Zeitpunkt erscheint Folgendes:

Simulationen mit Gainable ohne Zonenregelung und mit Multi-Split

Anschließend untersuchten wir verschiedene Konfigurationen, die darauf abzielten, ein wirtschaftliches Optimum zu suchen.

Diese Tabelle ist besonders aussagekräftig für die Einsparungen, die durch Samarat Deckenventilatoren erzielt werden können:

• Wenn keine Zonenregelung vorhanden ist, kommt der Gainer nicht mehr durch ;
• In Verbindung mit einem Vierfach-Split wird der Cep nr mit 3 Samarat Deckenventilatoren perfekt eingehalten.

Fassen wir zusammen:

So erscheint bei Etagenhäusern die Lösung mit 3 Samarat in der Tageszone sehr wirtschaftlich: ca. 3000€ (inkl. MwSt.) Einsparungen durch den Wechsel zu einem Multisplit anstelle eines Gainable mit Zonenregelung. Bei einstöckigen Häusern, beträgt die Einsparung 1500 € (inkl. MwSt.) mit 3 Samarat und einer Vier-Split-Lösung anstelle eines Gainable mit Zonenregelung. Kurzum, die Deckenventilatoren bringen eine erhebliche Kostenersparnis, noch dazu mit einer Lösung, die auch die Auswirkungen der Klimatisierung reduziert (durch weniger häufige Nutzung und durch eine Kopplung, die eine Erhöhung des Sollwerts bei gleichem Komfort ermöglicht[iv]). Der Bauherr wird also beim Bau sparen und in der Betriebsphase noch mehr gewinnen.

Exhale-Deckenventilatoren: Welche Bilanz?

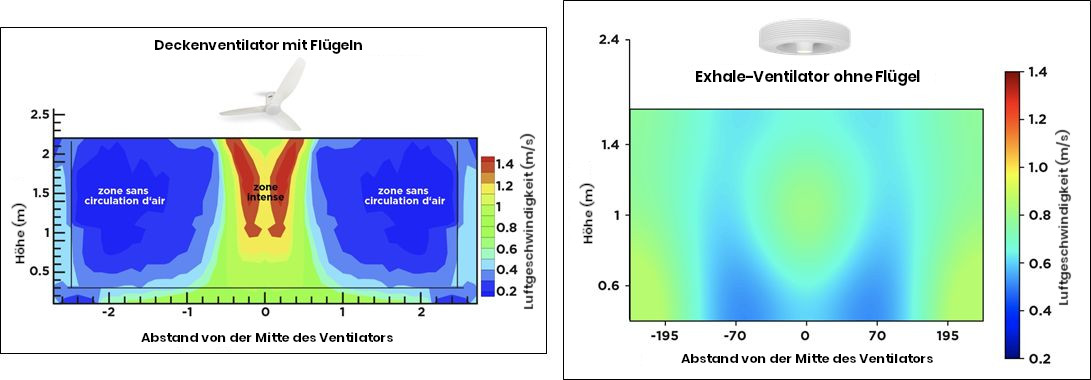

Samarat-Deckenventilatoren sind Schaufelgeräte mit einem höheren maximalen Luftdurchsatz als Exhale-Ventilatoren (11.893 m3/h bzw. 6.900 m3/h). In dieser Hinsicht erscheinen sie in RE2020 leistungsfähiger. Wenn es jedoch um echten thermischen Komfort geht, erscheinen die Exhale Fans Deckenventilatoren sehr relevant. Die folgenden Diagramme verdeutlichen die unterschiedliche Funktionsweise der einzelnen Systeme:

• Der Schaufelventilator erzeugt eine hohe Luftgeschwindigkeit senkrecht zu den Schaufeln; die Geschwindigkeiten erscheinen geringer, sobald man sich senkrecht zu den Schaufeln vom Zylinder entfernt ;
• Der Exhale-Deckenventilator bringt eine gleichmäßigere Luftgeschwindigkeit in den Raum.

Es gibt noch weitere Vorteile, die die Eignung des Exhale-Lüfters für Einfamilienhäuser unterstreichen:

• Sein Design hebt ihn von herkömmlichen Deckenventilator-Lösungen ab;
• Da es keine Rotorblätter gibt, ist es ein sicheres System, auch für Kinderzimmer mit Etagenbett.

In der gleichen Konfiguration müssen logischerweise mehr Exhale-Ventilatoren eingesetzt werden, um die angestrebten Leistungsergebnisse für den Cep nr zu erreichen.

So kommt man sehr wohl zu demselben Ergebnis wie in der ersten Konfiguration, nur mit einer höheren Anzahl von Geräten. In einem einstöckigen Haus verbessert die Installation von 5 Exhale-Geräten in Verbindung mit Quad-Splits die Gradstunden und ist mit etwas höheren Kosten verbunden als eine Gainable-Installation mit Zonenregelung (ca. +1000 €). In einem mehrstöckigen Haus gibt es jedoch einen leichten Gewinn mit einer All-Exhale-Ausrüstung, der bei 500 € liegt.

Einfamilienhaus: Optimierungen von Fall zu Fall

Die oben dargestellten Analysen zeigen, dass wirtschaftliche Optimierungen mit dem Samarat-Deckenventilator recht einfach zu finden sind, egal ob im einstöckigen oder im mehrstöckigen Haus. Die Exhale-Ventilatoren sind aufgrund ihrer Vorteile in Bezug auf die gleichmäßige Luftgeschwindigkeit und die Sicherheit sehr attraktiv. Die wirtschaftliche Optimierung ist bei mehrstöckigen Häusern erreichbar. Im Allgemeinen zeigt die hier vorgestellte Studie, dass es durchaus angebracht ist, Studien an Musterhäusern durchzuführen, um nach den besten technisch-wirtschaftlichen Lösungen zu suchen. Deckenventilatoren bieten in der Tat sehr relevante Lösungen, die traditionelle Techniken nutzen, kostengünstig in der Anschaffung und im Gebrauch sind und schließlich wenig Energie und Kohlenstoff verbrauchen.

[i] Siehe unseren Artikel “Luftumwälzer in Wohnungen: Wie kann man das Beste aus der RE2020 herausholen?“, in dem die Berechnungsweise der Gradstunden erläutert wird.

[ii] Wir veröffentlichen vierteljährlich einen Newsletter, der die registrierten Personen und Unternehmen über die neuesten technischen Informationen informiert.

[iii] Dies ist der Prozentsatz der Nutzfläche, der von Räumen einer bestimmten Nutzungsart (Tag, Nacht, Tag & Nacht) eingenommen wird.

[iv] Siehe unseren Artikel “Luftumwälzer und Klimaanlage: eine Vernunftehe?”.
