De forskellige systemer til ophængning og montering af Exhale loftventilatoren

Monteringsløsninger på beton, skråvægge, skråvægge, træ, BA13, falsk loft eller bjælker.
Loftstøtten måler 10 cm.

Installation af Exhale på et betonloft

Brug de betonpropper, der leveres sammen med ventilatoren.

Montering af Exhale på skrånende og skrånende lofter (op til 45 grader)

Brug vores løsning med vippe- og forlængerstænger, der kompenserer for skrå lofter på op til 45 grader.

Installation af Exhale på et træloft, et falsk loft eller et BA13-loft

Falske lofter/BA13 og trælofter er mindre modstandsdygtige end betonlofter.
Vi vil derfor forsøge at sikre os de 11 kilo af Exhale-ventilatoren.

Her er 2 mulige metoder, afhængigt af hvad din konfiguration tillader:

1 – Den første løsning er at sætte en mellemliggende pladestøtte i Opalin eller PVC-materiale. Vi foreslår 30 cm X 30 cm (tyndt og ikke for tungt) for at øge den vægtbærende overflade over et større område.

  • Støtten fastgøres til det nedhængte loft med knækdobler eller fjederdobler (ekspansionsdobler – eksempel Molly-dobler).
  • Den opale / PVC-støtten er skjult af ventilatoren, som er solid, for at bevare helhedens æstetik.

2 – Den anden metode, den mest sikre, består i at gøre det samme som metode 1 ovenfor, men ved hjælp af gevindstænger (mere eller mindre lange), 4 til 8 i idealet, til at gå og få fat i betonen i loftet. Den opale pladestøtte fastgøres derefter til betonloftet for at opnå maksimal stabilitet og sikkerhed.

  • Bor i det falske loft med en boremaskine, så du når frem til betonen, fastgør messingpropperne og skruer gevindstængerne på messingpropperne (Molly).
  • Opalin-støtten er skjult af ventilatoren, som er solid for at bevare helhedens æstetik.

Brug aldrig mindre end 4 gevindstænger, da Exhale-motoren har et højt startmoment.

ventilateur Exhale école Mayotte Kahani
Simuleret montering af Exhale-pladen på 4 gevindstænger med 8 bolte for at opnå bedre stabilitet.
ventilateur Exhale école Mayotte Kahani
Stænger med gevind
ventilateur de plafond Exhale école Mayotte Kahani
Molly ekspansionsdyvler

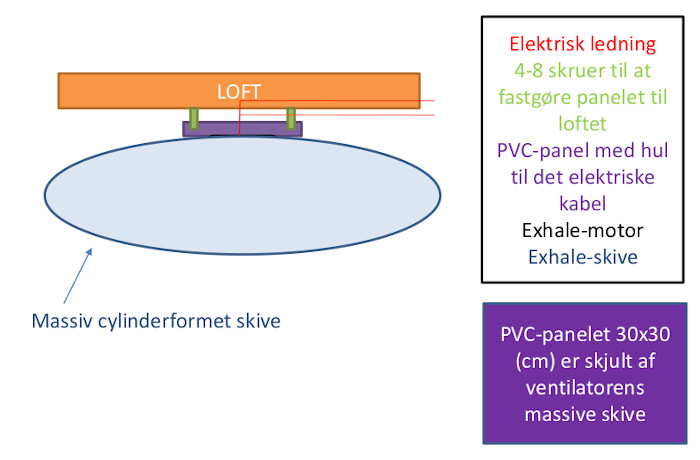

Exhale ventilator på skrøbeligt loft
Forstærkningsplade til falsk loft
Exhale ventilator på skrøbeligt loft
Mellemliggende plade

Montering på en bjælke

Bemærk, at Exhale’s hængende fod er 10 cm i diameter. Det er ikke altid muligt at bore bjælken (afhængigt af de materialer, der er anvendt til fremstillingen).

Vi anbefaler, at du bruger et mellemelement (Opalin- eller PVC-plade på 15 x 15 eller 20 x 20 cm), som gør det muligt at fastgøre ventilatoren til loftet med større sikkerhed (gevindstænger).

Mellemstøtten tillader også, at motorens strømforsyningskabel kan passere igennem. Husk at lave et hul i midten af beslaget.

Støtten vil være skjult af ventilatoren, som er solid.



ventilateur Exhale école Mayotte Kahani
ventilateur de plafond Exhale école Mayotte Kahani
ventilateur Exhale école Mayotte Kahani
Eksempel på montering på en bjælke.

Simuleret installation af en Exhale på et katedraltag (trekantet top)

ventilateur Exhale école Mayotte Kahani
4 gevindstænger (en i hvert hjørne af brættet)
Mellemlægningstavle 30×30 cm (vil blive skjult af ventilatoren)
Ventilatoren har en diameter på 86 cm

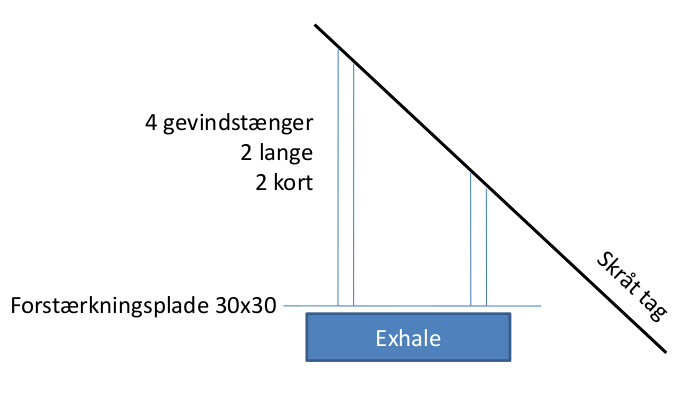

Montering på et skråt loft

Hvis du har et skråt loft, kan du i stedet for at bruge den udtrækkelige og vippelige stang vælge at bruge en forstærkningsplade med 4 gevindstænger.

2 korte stænger og 2 lange stænger for at kompensere for hældningen.
Stængerne giver styrke for at sikre hele strukturens modstandsdygtighed, samtidig med at de kompenserer for hældningen.

Armeringspladen (30×30 cm) er ikke synlig, fordi den er skjult af Exhale-ventilatoren, som er 86 cm i diameter og solid.

ventilateur Exhale école Mayotte Kahani

Typer af fastgørelseselementer afhængigt af taget

Molly dowel: hvis hul tag (gipsplader BA13, BA 19)
Betondyvel: hvis beton
Træskruer: hvis træloft (bjælke)
Bemærk, at paneler er rent dekorative og kræver et fastgørelsespunkt bag dem.

Det er altid at foretrække at have et solidt fastgørelsespunkt (Exhale-ventilatoren vejer 11,3 kg, og motoren har et moment).
