De forskjellige systemene for oppheng og montering av Exhale takvifte

Løsninger for montering på betong-, skrå-, skrå-, tre-, BA13-tak, undertak eller bjelke.
Takstøtten måler 10 cm.

Installer Exhale på et betongtak

Bruk betongpluggene som følger med viften.

Installasjon av Exhale på skråtak og skråtak (opptil 45 grader)

Bruk vår vippe- og uttrekksstangløsning som kan kompensere for skråtak opptil 45 grader.

Installation af Exhale på et træloft, et falsk loft eller et BA13-loft

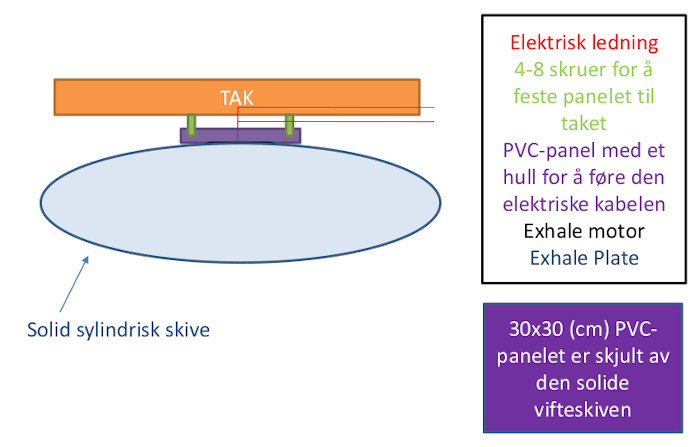

Falske lofter/BA13 og trælofter er mindre modstandsdygtige end betonlofter. Vi vil derfor forsøge at sikre os de 11 kilo af Exhale-ventilatoren. Her er 2 mulige metoder, afhængigt af hvad din konfiguration tillader: 1 – Den første løsning er at sætte en mellemliggende pladestøtte i Opalin eller PVC-materiale. Vi foreslår 30 cm X 30 cm (tynn og ikke for tung) for å øke vektbærende overflate over et større område.

  • Støtten fastgøres til det nedhængte loft med knækdobler eller fjederdobler (ekspansionsdobler – eksempel Molly-dobler).
  • Tre-/opalin-/PVC-støtten er maskert av viften, som er solid, for å bevare helhetens estetikk.

2 – Den anden metode, den mest sikre, består i at gøre det samme som metode 1 ovenfor, men ved hjælp af gevindstænger (mere eller mindre lange), 4 til 8 i idealet, til at gå og få fat i betonen i loftet. Platestøtten (tre eller opal) er dermed festet til takets betong for maksimal stabilitet og sikkerhet.

  • Bor i det falske loft med en boremaskine, så du når frem til betonen, fastgør messingpropperne og skruer gevindstængerne på messingpropperne (Molly).
  • Tre- eller Opaline-støtten er skjult av viften som er full.

Sett aldri mindre enn 4 gjengestenger fordi Exhale-motoren har et høyt dreiemoment ved start.

ventilateur Exhale école Mayotte Kahani

Simuleret montering af Exhale-pladen på 4 gevindstænger med 8 bolte for at opnå bedre stabilitet.

ventilateur Exhale école Mayotte Kahani

Stænger med gevind

ventilateur de plafond Exhale école Mayotte Kahani

Molly ekspansionsdyvler

Vifte exhale ut på spinkelt tak

Forstærkningsplade til falsk loft

Vifte exhale ut på spinkelt tak

Mellomplate

Montering på en bjelke

Legg merke til at Exhale riggbasen er 10 cm i diameter. Det er ikke alltid mulig å bore bjelken (avhengig av materialene som brukes til fremstillingen). Vi anbefaler deg å bruke et mellomelement (15 x 15 eller 20 x 20 cm tre- eller Opaline- eller PVC-plate) som lar deg feste viften til taket med større sikkerhet (gjengede stenger). Mellomstøtten vil også la motorens strømforsyningskabel passere gjennom. Husk å lage et hull i midten av støtten. LStøtten vil skjules av viften som er full.

ventilateur Exhale école Mayotte Kahani
ventilateur de plafond Exhale école Mayotte Kahani
ventilateur Exhale école Mayotte Kahani

Eksempel på montering på bjelke.

Simulering av installasjon av en Exhale på et katedraltak (trekant topp)

ventilateur Exhale école Mayotte Kahani

4 gjengede stenger (en i hvert hjørne av brettet) Mellombrett 30×30 cm (blir skjult av viften) Viften er 86 cm i diameter

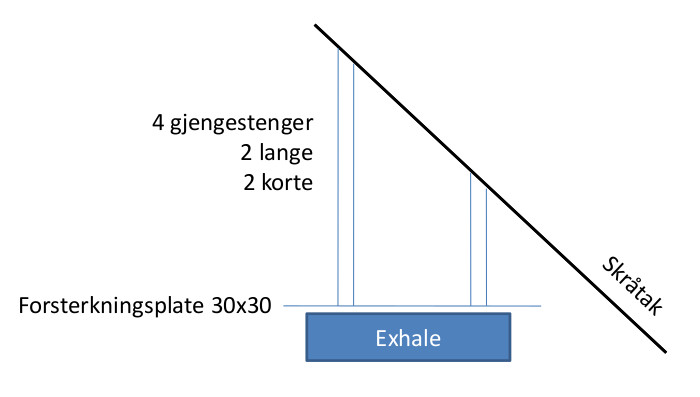

Montering i skråtak

Hvis du har skråtak, fremfor å bruke den uttrekkbare og vippestangen, kan du velge å bruke forsterkningsplaten med 4 gjengestenger. 2 korte stengler og 2 lange stengler, for å kompensere for skråningen. Stengene søker styrke for å garantere motstanden til hele strukturen, samtidig som de kompenserer for skråningen. Forsterkningsplaten (30×30 cm) er ikke synlig fordi den er skjult av Exhale-viften som er 86 cm i diameter og som er solid.

ventilateur Exhale école Mayotte Kahani

Typer feste avhengig av tak

Molly dybel: hvis hultak (gipsplater BA13, BA 19) Betongdybel: hvis betong Treskruer: hvis tretak (bjelke) Merk at panelet er rent dekorativt og krever et festepunkt bak. Det er alltid å foretrekke å ha et solid festepunkt (Exhale-viften veier 11,3 kg og motoren har moment).

Montering med støtte mellom to bjelker

Bruk vår 8 cm støtte, som er utformet for å senke Exhale en anelse med 8 cm. Den egner seg spesielt godt hvis du har bjelker og ønsker å senke viften litt slik at bjelkene ikke forstyrrer luftstrømmen.
