Exhale bevestigingssystemen voor plafondventilatoren

Installatieoplossingen op beton, schuin, hellend, houten, BA13, vals plafond of balk.

De plafondsteun meet 10 cm.

Exhale installeren op een betonnen plafond

Gebruik de bij de ventilator geleverde betonpluggen.

Installatie van Exhale op schuine en aflopende plafonds (tot 45 graden)

Gebruik onze kantel- en uitschuifbare stangoplossing die schuine plafonds tot 45 graden compenseert.

Installatie van Exhale op een houten plafond, verlaagd plafond of BA13 plafond

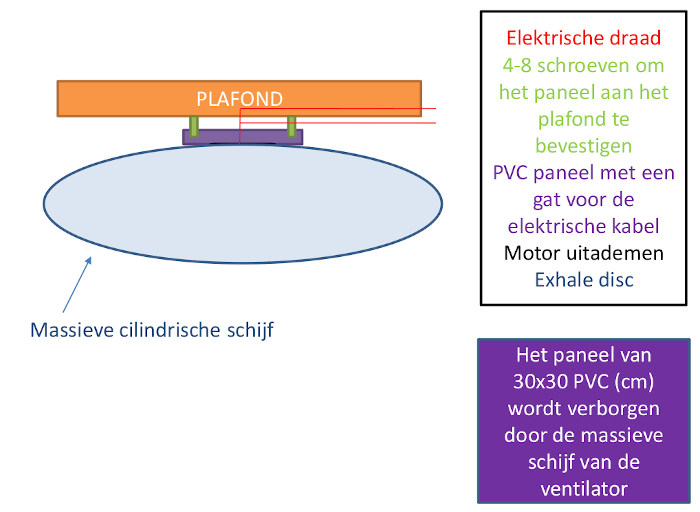

Valse plafonds/BA13 en houten plafonds zijn minder bestendig dan betonnen plafonds. We zullen dus proberen de 11 kilo van de Exhale fan veilig te stellen. Hier zijn 2 mogelijke methoden, afhankelijk van wat uw configuratie toelaat: 1 – De eerste oplossing is het aanbrengen van een tussenplaatondersteuning in Opalin-materiaal, hout, multiplex of PVC. Wij stellen 30 cm X 30 cm voor (dun en niet te zwaar) om het gewichtdragende oppervlak over een groter oppervlak te vergroten.

  • De steun wordt aan het verlaagde plafond bevestigd met kneveldeuvels of veerdeuvels (expansiedeuvels – voorbeeld Molly-deuvels).
  • De steun van hout/opaal/pvc wordt verborgen door de ventilator, die massief is, om de esthetiek van het geheel te behouden.

2 – De tweede methode, de meest veilige, bestaat erin hetzelfde te doen als methode 1 hierboven, maar met behulp van draadstangen (min of meer lang), 4 tot 8 in het ideaal, om het beton van het plafond te halen. De plaatondersteuning (hout of opaal) wordt vervolgens aan het betonnen plafond bevestigd voor maximale stabiliteit en veiligheid.

  • Boor in het verlaagd plafond met een boor om het beton te bereiken, bevestig de messing pluggen en schroef de draadstangen op de messing pluggen (Molly).
  • De houten of opalen steun wordt verborgen door de ventilator, die solide is.

Gebruik nooit minder dan 4 draadeinden omdat de Exhale motor een hoog startkoppel heeft.

Exhale ventilator in de Kahani school in Mayotte

Gesimuleerde installatie van de Exhale plaat op 4 draadstangen met 8 bouten voor een betere stabiliteit.

Exhale ventilator in de Kahani school in Mayotte

Draadstangen

Exhale plafondventilator Mayotte Kahani school

Molly expansiedeuvels

Exhale fan on fragile ceiling

Verstevigingsplaat voor verlaagd plafond

Exhale fan on fragile ceiling

Tussenplaat

Installatie op een balk

De hangende basis van de Exhale heeft een diameter van 10 cm. Het is niet altijd mogelijk de balk te boren (afhankelijk van de voor de vervaardiging gebruikte materialen). Wij raden u aan een tussenelement te gebruiken (houten of Opaline plaat of PVC van 15 x 15 of 20 x 20 cm) waarmee u de ventilator met meer zekerheid aan het plafond kunt bevestigen (draadstangen). De tussensteun laat ook de voedingskabel van de motor door. Vergeet niet een gat te maken in het midden van de beugel. De steun wordt verborgen door de ventilator, die solide is.

Exhale ventilator in de Kahani school in Mayotte
Exhale plafondventilator Mayotte Kahani school
Exhale ventilator in de Kahani school in Mayotte

Voorbeeld van installatie op een balk

Gesimuleerde installatie van een Exhale op een kathedraal dak (driehoekige top)

Exhale ventilator in de Kahani school in Mayotte

4 draadstangen (één in elke hoek van het bord) Tussenbord 30×30 cm (wordt verborgen door de ventilator) De ventilator heeft een diameter van 86 cm

Installatie op een schuin plafond

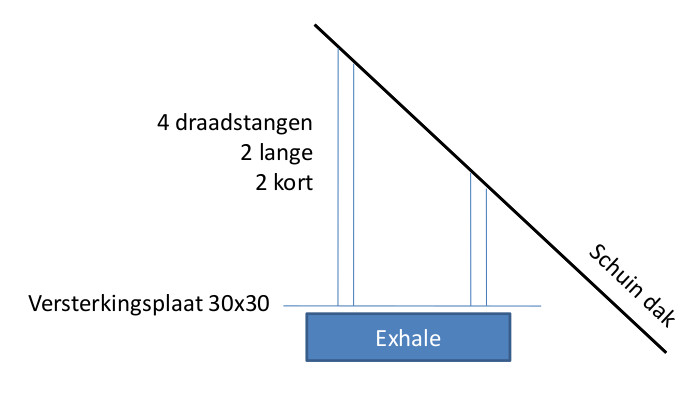

Als u een schuin plafond heeft, kunt u in plaats van de uitschuifbare en kantelbare stang kiezen voor de verstevigingsplaat met 4 draadstangen. 2 korte en 2 lange staven, om de helling te compenseren. De staven zorgen voor stevigheid om de weerstand van de hele constructie te garanderen, terwijl ze de helling compenseren. De verstevigingsplaat (30×30 cm) is niet zichtbaar omdat hij wordt verborgen door de Exhale-ventilator, die een diameter van 86 cm heeft en massief is.

Exhale ventilator in de Kahani school in Mayotte

Soorten bevestigingen afhankelijk van het dak

Molly deuvel: indien hol dak (gipsplaat BA13, BA 19) Betonnen deuvel: indien beton Houtschroeven: indien houten plafond (balk) Let op: lambrisering is puur decoratief en vereist een bevestigingspunt erachter. Het verdient altijd de voorkeur om een stevig bevestigingspunt te hebben (de Exhale ventilator weegt 11,3 kg en de motor heeft koppel).

Installatie met steun tussen twee balken

Gebruik onze steun van 8 cm, ontworpen om de Exhale iets te laten zakken met 8 cm. Hij is vooral geschikt als je balken hebt en de ventilator iets wilt laten zakken zodat de balken de luchtstroom niet hinderen.
