Les différents systèmes d’accroche et d’installation du ventilateur Exhale au plafond

Solutions d’installation sur un plafond en béton, incliné, rampant, en bois, en BA13, un faux plafond ou une poutre.

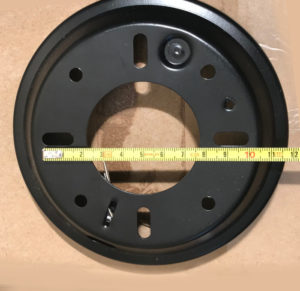

Le support plafond mesure 10 cm.

Installer Exhale sur un plafond en béton

Utilisez les chevilles béton fournies avec le ventilateur.

Installation d’Exhale sur plafond incliné et plafond rampant (jusqu’à 45 degrés)

Utilisez notre solution de tige inclinable et extensible qui permet de compenser les plafonds inclinés jusqu’à 45 degrés.

Installer Exhale sur un plafond en bois, faux plafond ou plafond en BA13

Les faux plafond/BA13 et les plafonds en bois sont moins résistants que les plafonds en béton.
Nous allons donc chercher à sécuriser les 11 kilos du ventilateur Exhale.

Voici 2 méthodes possibles, selon ce que vous permet votre configuration :

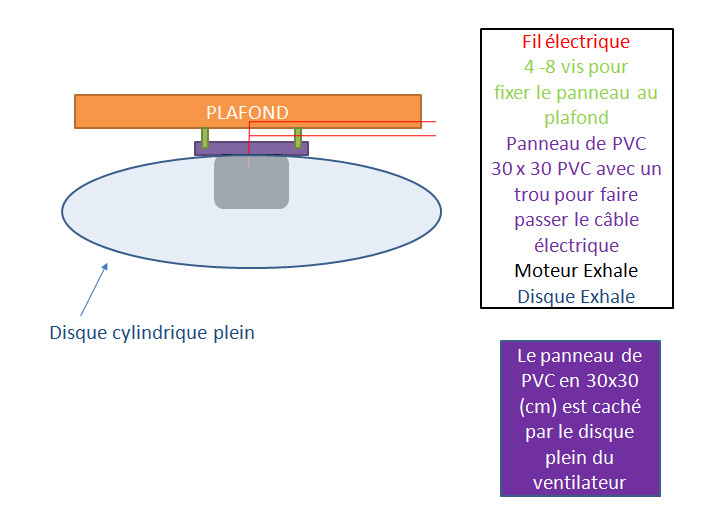

1 – La première solution consiste à mettre un support plaque intermédiaire en matériau Opalin, bois, contreplaqué ou PVC. Nous suggérons 30 cm X 30 cm (fin et pas trop lourd) pour augmenter la surface de portance du poids sur une zone plus large.

  • Le support est fixé au plafond suspendu avec des chevilles à bascule ou des chevilles à ressort (chevilles à expansion – exemple chevilles Molly).
  • Le support bois / opalin / PVC est masqué par le ventilateur, qui est plein, pour conserver l’esthétisme de l’ensemble.

2 – La seconde méthode, la plus sécurisée, consiste à faire la même chose que sur la méthode 1 ci-dessus mais en utilisant des tiges filetées (plus ou moins longues), 4 à 8 dans l’idéal, pour aller chercher le béton du plafond. Le support plaque bois ou opalin est ainsi fixé au béton du plafond pour une stabilité et sécurité maximale.

  • Percez le faux plafond avec un foret afin d’atteindre le béton, fixez les chevilles laitons et vissez les tiges filetées sur les chevilles laitons (Molly).
  • Le support bois ou Opalin est masqué par le ventilateur qui est plein pour conserver l’esthétisme de l’ensemble.

Ne jamais mettre moins de 4 tiges filetées car le moteur Exhale possède un couple important au démarrage.

Plus de détails ici : https://www.exhale-fans.com/pose-dun-ventilateur-exhale-sur-faux-plafond-et-surfaces-non-planes/

ventilateur Exhale école Mayotte Kahani

Simulation d’installation de la platine Exhale sur 4 tiges filetées avec 8 boulons pour une meilleure stabilité.

ventilateur Exhale école Mayotte Kahani
Tiges filetées
ventilateur de plafond Exhale école Mayotte Kahani

Chevilles à expansion Molly

Ventilateur exhale sur plafond fragile

Plaque de renfort pour faux plafond

Ventilateur exhale sur plafond fragile
Plaque intermédiaire

Installation sur une poutre

Notez que la base d’accroche de l’Exhale fait 10 cm de diamètre. Il n’est pas toujours possible de percer la poutre (suivant les matériaux utilisés pour sa fabrication).

Nous vous conseillons d’utiliser un élément intermédiaire (plaque bois ou Opalin ou PVC de 15 x 15 ou 20 x 20 cm) qui vous permettra de fixer le ventilateur au plafond avec plus de sureté (tiges filetées).

Le support intermédiaire permettra aussi de faire passer le câble d’alimentation électrique du moteur. Pensez à faire un trou au centre du support.

Le support sera masqué par le ventilateur qui est plein.

ventilateur Exhale école Mayotte Kahani
ventilateur de plafond Exhale école Mayotte Kahani
ventilateur Exhale école Mayotte Kahani

Exemple d’installation sur une poutre.

Simulation d’installation d’un Exhale sur un toit cathédrale (sommet en triangle)

ventilateur Exhale école Mayotte Kahani

4 Tiges filetées (une à chaque coin de la planche).
Planche intermédiaire 30×30 cm (sera masquée par le ventilateur).
Le ventilateur fait 86 cm de diamètre.

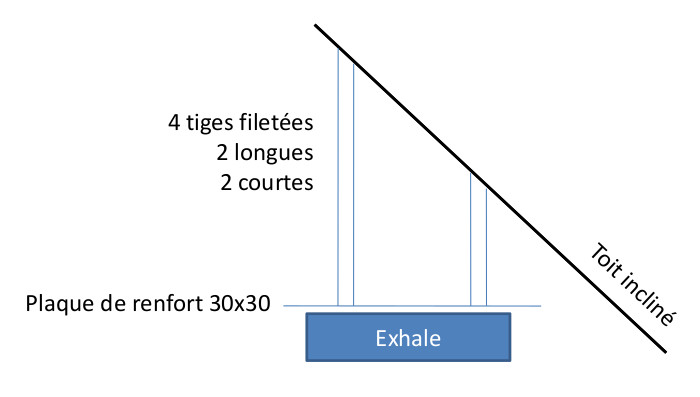

Installation sur un plafond incliné

Si vous avez un plafond incliné, plutôt que d’utiliser la tige extensible et inclinable, vous pouvez choisir d’utiliser la plaque de renfort avec 4 tiges filetées.

2 tiges courtes & 2 tiges longues, afin de compenser la pente.
Les tiges vont chercher la solidité pour garantir la résistance de l’ensemble de l’ouvrage, tout en compensant la pente.

La plaque de renfort (30×30 cm) n’est pas visible car elle est masquée par le ventilateur Exhale qui fait 86 cm de diamètre et qui est plein.

ventilateur Exhale école Mayotte Kahani

Types de fixations en fonction du toit

Cheville Molly : si toit creux (placo plâtre BA13, BA 19)
Cheville béton : si béton
Vis à bois : si plafond en bois (poutre)
Attention le lambris est purement décoratif et nécessite un point d’accroche derrière.

Il est toujours préférable d’avoir un point de fixation solide (le ventilateur Exhale fait 11,3 kg et le moteur possède du couple).
