I diversi sistemi per appendere e installare il ventilatore da soffitto Exhale

Soluzioni di installazione su calcestruzzo, inclinato, spiovente, legno, BA13, controsoffitto o trave.
Il supporto a soffitto misura 10 cm.

Installazione di Exhale su un soffitto in cemento

Utilizzare i tappi per cemento forniti con il ventilatore.

Installazione di Exhale su soffitti inclinati e inclinabili (fino a 45 gradi)

Utilizzate la nostra soluzione con asta inclinabile e allungabile che compensa soffitti inclinati fino a 45 gradi.

Installazione di Exhale su un soffitto in legno, un controsoffitto o un soffitto BA13

I controsoffitti/BA13 e i soffitti in legno sono meno resistenti dei soffitti in cemento.
Cercheremo quindi di assicurarci gli 11 chili del ventilatore Exhale.

Ecco due metodi possibili, a seconda di ciò che consente la vostra configurazione:

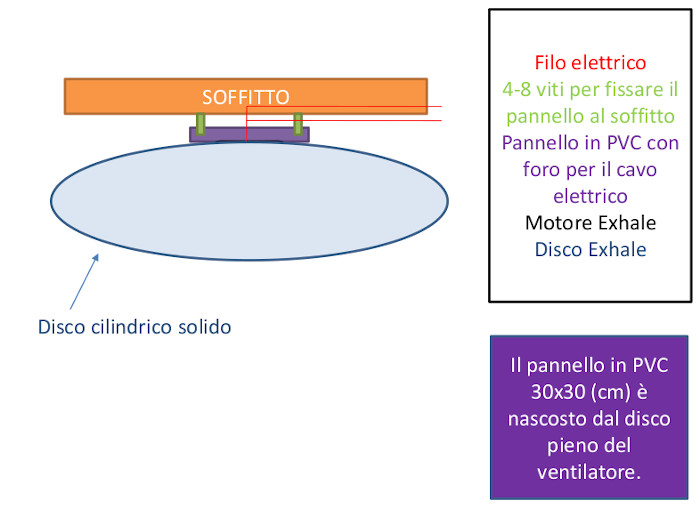

1 – La prima soluzione consiste nel realizzare un supporto intermedio in Opalin o PVC. Suggeriamo 30 cm X 30 cm (sottili e non troppo pesanti) per aumentare la superficie di appoggio del peso su un’area più ampia.

  • Il supporto viene fissato al controsoffitto con tasselli a ginocchiera o a molla (tasselli a espansione – esempio tasselli Molly).
  • Il supporto opalino/pvc è nascosto dal ventilatore, che è solido, per mantenere l’estetica dell’insieme.

2 – Il secondo metodo, il più sicuro, consiste nel fare la stessa cosa del metodo 1 di cui sopra ma utilizzando barre filettate (più o meno lunghe), da 4 a 8 nell’ideale, per andare a prendere il cemento del soffitto. Il supporto della piastra opale viene poi fissato al soffitto in calcestruzzo per garantire la massima stabilità e sicurezza.

  • Forare il soffitto con una punta per raggiungere il cemento, fissare i tasselli in ottone e avvitare le barre filettate sui tasselli in ottone (Molly).
  • Il supporto Opalin è nascosto dalla ventola che è solida per mantenere l’estetica dell’insieme.

Non utilizzare mai meno di 4 barre filettate perché il motore Exhale ha una coppia di avviamento elevata.

Maggiori dettagli qui: https://www.exhale-fans.com/it/posa-di-un-ventilatore-exhale-su-controsoffitti-e-superfici-non-piane/

ventilatore Exhale scuola Mayotte Kahani
Installazione simulata della piastra Exhale su 4 barre filettate con 8 bulloni per una migliore stabilità.
ventilatore Exhale scuola Mayotte Kahani
Aste filettate
ventilatore da soffitto Exhale scuola Mayotte Kahan
Tasselli a espansione Molly
Exhale ventilatore su soffitto fragile
Piastra di rinforzo per controsoffitto
Exhale ventilatore su soffitto fragile
Piastra intermedia

Installazione su trave

Si noti che la base di sospensione di Exhale ha un diametro di 10 cm. Non sempre è possibile forare la trave (a seconda dei materiali utilizzati per la sua fabbricazione).

Vi consigliamo di utilizzare un elemento intermedio (lastra in Opalin o PVC di 15 x 15 o 20 x 20 cm) che vi permetterà di fissare il ventilatore al soffitto con maggiore sicurezza (barre filettate).

Il supporto intermedio consentirà anche il passaggio del cavo di alimentazione del motore. Ricordarsi di praticare un foro al centro della staffa.

Il supporto sarà nascosto dalla ventola che è solida.



ventilatore Exhale scuola Mayotte Kahani
ventilatore da soffitto Exhale scuola Mayotte Kahan
ventilatore Exhale scuola Mayotte Kahani
Esempio di installazione su una trave

Installazione simulata di un Exhale su un tetto a cattedrale (triangolo in alto)

ventilatore Exhale scuola Mayotte Kahani
4 aste filettate (una per ogni angolo della tavola)
Tavola intermedia 30×30 cm (sarà nascosta dal ventilatore)
Il ventilatore ha un diametro di 86 cm

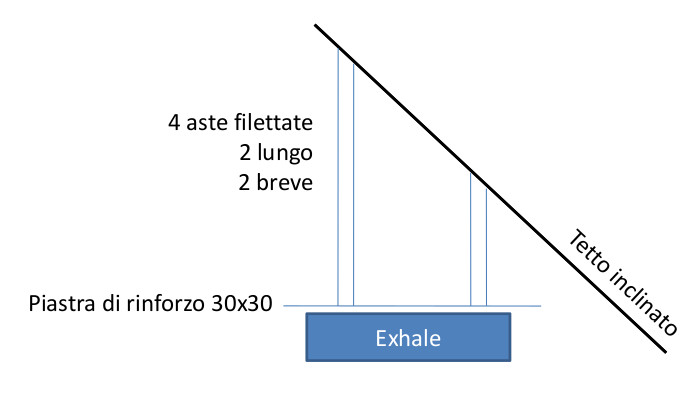

Installazione su un soffitto inclinato

Se avete un soffitto inclinato, invece di utilizzare l’asta estensibile e inclinabile, potete scegliere di utilizzare la piastra di rinforzo con 4 aste filettate.

2 aste corte e 2 aste lunghe, per compensare la pendenza.
Le aste forniranno la forza necessaria a garantire la resistenza dell’intera struttura, compensando al contempo la pendenza.

La piastra di rinforzo (30×30 cm) non è visibile perché è nascosta dal ventilatore Exhale, che ha un diametro di 86 cm ed è solido.

ventilatore Exhale scuola Mayotte Kahani

Tipi di fissaggio a seconda del tetto

Tassello Molly: se tetto cavo (cartongesso BA13, BA 19)
Tassello per calcestruzzo: in caso di calcestruzzo
Viti per legno: se soffitto in legno (trave)
Si noti che le pannellature sono puramente decorative e richiedono un punto di fissaggio dietro di esse.

È sempre preferibile avere un punto di fissaggio solido (il ventilatore Exhale pesa 11,3 kg e il motore ha una coppia).
