Os diferentes sistemas para pendurar e instalar o ventilador de tecto Exhale

Soluções de instalação em betão, inclinado, inclinado, madeira, BA13, tecto falso ou viga.
O suporte do tecto mede 10 cm.

Instalação Exhale sobre um tecto de betão

Utilizar as fichas de betão fornecidas com o ventilador.

Instalação de Exhale em tectos inclinados e inclinados (até 45 graus)

Utilize a nossa solução de haste basculante e extensível que compensa tectos inclinados até 45 graus.

Instalação Exhale sobre um tecto de madeira, tecto falso ou tecto BA13

Os tectos falsos/BA13 e tectos de madeira são menos resistentes do que os tectos de betão.
Por conseguinte, tentaremos assegurar os 11 quilos do ventilador Exhale.

Aqui estão 2 métodos possíveis, dependendo do que a sua configuração permitir:

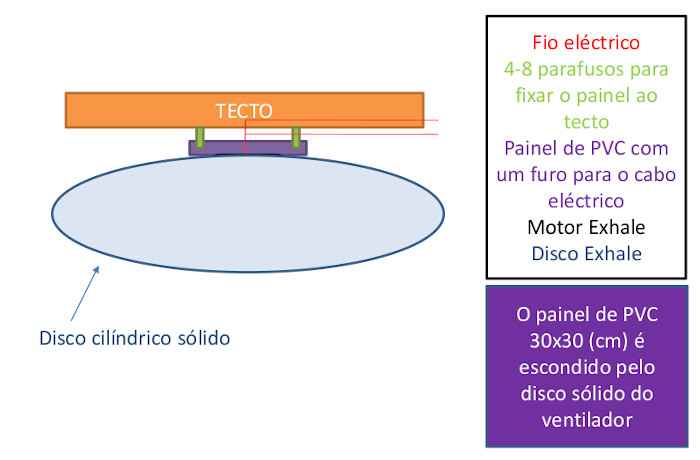

1 – A primeira solução é colocar um suporte intermédio de placa em Opalina ou material PVC. Sugerimos 30 cm X 30 cm (fino e não demasiado pesado) para aumentar a superfície de suporte do peso numa área maior.

  • O suporte é fixado ao tecto suspenso com cavilhas de suspensão ou cavilhas de mola (cavilhas de expansão – exemplo cavilhas Molly).
  • O suporte opal / PVC é escondido pelo ventilador, que é sólido, para manter a estética do todo.

2 – O segundo método, o mais seguro, consiste em fazer a mesma coisa que o método 1 acima mas utilizando varetas roscadas (mais ou menos longas), 4 a 8 no ideal, para ir buscar o betão do tecto. O suporte da placa opala é então fixado ao tecto de betão para máxima estabilidade e segurança.

  • Perfurar o tecto falso com uma broca para chegar ao betão, fixar as tampas de latão e aparafusar as hastes roscadas nas tampas de latão (Molly).
  • O suporte de Opalin é escondido pelo ventilador que é sólido para manter a estética do todo.

Nunca utilizar menos de 4 hastes roscadas porque o motor Exhale tem um elevado torque de arranque.

ventilateur Exhale école Mayotte Kahani
Instalação simulada da placa Exhale em 4 hastes roscadas com 8 parafusos para uma melhor estabilidade.
ventilateur Exhale école Mayotte Kahani
Barras roscadas
ventilateur de plafond Exhale école Mayotte Kahani
Cavilhas de expansão Molly
Ventilador Exhale no tecto frágil
Placa de reforço para tecto falso
Ventilador Exhale no tecto frágil
Placa intermédia

Instalação sobre um feixe

Note-se que a base de suspensão do Exhale tem 10 cm de diâmetro. Nem sempre é possível furar a viga (dependendo dos materiais utilizados para o seu fabrico).

Aconselhamos a utilização de um elemento intermédio (Opalina ou placa de PVC de 15 x 15 ou 20 x 20 cm) que lhe permitirá fixar o ventilador ao tecto com mais segurança (hastes roscadas).

O suporte intermédio também permitirá a passagem do cabo de alimentação do motor. Lembre-se de fazer um buraco no centro do suporte.

O suporte será escondido pelo ventilador, que é sólido.



ventilateur Exhale école Mayotte Kahani
ventilateur de plafond Exhale école Mayotte Kahani
ventilateur Exhale école Mayotte Kahani
Exemplo de instalação sobre uma viga

Instalação simulada de um Exhale no telhado de uma catedral (topo triangular)

ventilateur Exhale école Mayotte Kahani
4 varas roscadas (uma em cada canto do tabuleiro)
Tábua intermédia 30×30 cm (será escondida pelo ventilador)
O ventilador tem um diâmetro de 86 cm

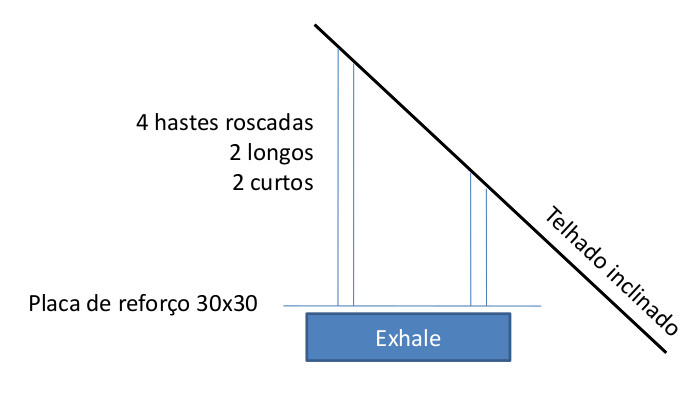

Instalação sobre um tecto inclinado

Se tiver um tecto inclinado, em vez de utilizar a haste extensível e inclinável, pode optar por utilizar a placa de reforço com 4 hastes roscadas.

2 varas curtas e 2 varas longas, para compensar a inclinação.
As varas fornecerão força para garantir a resistência de toda a estrutura, ao mesmo tempo que compensam a inclinação.

A placa de reforço (30×30 cm) não é visível porque está escondida pelo ventilador Exhale que tem 86 cm de diâmetro e é sólida.

ventilateur Exhale école Mayotte Kahani

Tipos de fixações dependendo do telhado

Cavilha Molly: se telhado oco (placa de gesso BA13, BA 19)
Cavilha de betão: se for betão
Parafusos de madeira: se tecto de madeira (viga)
Note-se que o revestimento é puramente decorativo e requer um ponto de fixação atrás dele.

É sempre preferível ter um ponto de fixação sólido (o ventilador Exhale pesa 11,3 kg e o motor tem torque).
