Los diferentes sistemas para colgar e instalar el ventilador de techo Exhale

Soluciones de instalación en hormigón, en pendiente, en madera, en BA13, en falso techo o en viga.
El soporte del techo mide 10 cm.

Instalación de Exhale en un techo de hormigón

Utilice los tapones de hormigón suministrados con el ventilador.

Instalación de Exhale en techos inclinados e inclinados (hasta 45 grados)

Utilice nuestra solución de barra basculante y extensible que compensa los techos inclinados hasta 45 grados.

Instalación de Exhale en un techo de madera, falso techo o techo BA13

Los falsos techos/BA13 y los techos de madera son menos resistentes que los techos de hormigón.
Por lo tanto, intentaremos asegurar los 11 kilos del ventilador Exhale.

Aquí hay 2 métodos posibles, dependiendo de lo que permita su configuración:

1 – La primera solución es poner un soporte de placa intermedia en material Opalin o PVC. Sugerimos 30 cm X 30 cm (delgados y no demasiado pesados) para aumentar la superficie de apoyo del peso en un área más grande.

  • El soporte se fija al techo suspendido con tacos de palanca o tacos de muelle (tacos de expansión – ejemplo tacos Molly).
  • El soporte de ópalo / PVC queda oculto por el ventilador, que es macizo, para mantener la estética del conjunto.

2 – El segundo método, el más seguro, consiste en hacer lo mismo que el método 1 anterior pero utilizando varillas roscadas (más o menos largas), de 4 a 8 en el ideal, para ir a buscar el hormigón del techo. A continuación, el soporte de la placa opalina se fija al techo de hormigón para conseguir la máxima estabilidad y seguridad.

  • Perforar el falso techo con una broca para llegar al hormigón, fijar los tacos de latón y atornillar las varillas roscadas en los tacos de latón (Molly).
  • El soporte de Opalin queda oculto por el ventilador que es sólido para mantener la estética del conjunto.

Nunca utilice menos de 4 varillas roscadas porque el motor Exhale tiene un alto par de arranque.

ventilador Exhale - escuela Mayotte Kahani
Instalación simulada de la placa Exhale sobre 4 varillas roscadas con 8 pernos para una mayor estabilidad.
ventilador Exhale - escuela Mayotte Kahani
Varillas roscadas
ventilador de techo Exhale - escuela Mayotte Kahani
Tacos de expansión Molly
Exhale el ventilador en el frágil techo
Placa de refuerzo para falso techo
Exhale el ventilador en el frágil techo
Placa intermedia

Instalación en una viga

Tenga en cuenta que la base colgante del Exhale tiene 10 cm de diámetro. No siempre es posible perforar la viga (dependiendo de los materiales utilizados para su fabricación).

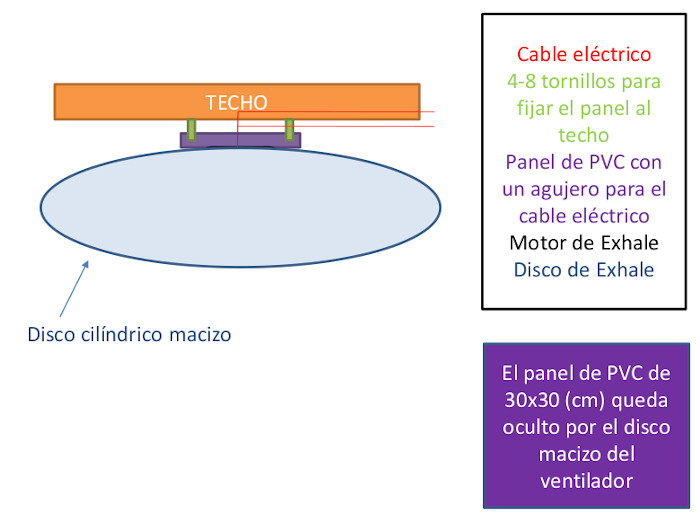

Le aconsejamos que utilice un elemento intermedio (placa de Opalin o PVC de 15 x 15 o 20 x 20 cm) que le permitirá fijar el ventilador al techo con más seguridad (varillas roscadas).

El soporte intermedio también permitirá el paso del cable de alimentación del motor. Recuerda hacer un agujero en el centro del soporte.

El soporte quedará oculto por el ventilador que es sólido.



ventilador Exhale - escuela Mayotte Kahani
ventilador de techo Exhale - escuela Mayotte Kahani
ventilador Exhale - escuela Mayotte Kahani
Ejemplo de instalación en una viga

Instalación simulada de un Exhale en un tejado de catedral (parte superior triangular)

ventilador Exhale - escuela Mayotte Kahani
4 varillas roscadas (una en cada esquina del tablero)
Tablero intermedio 30×30 cm (quedará oculto por el ventilador)
El ventilador tiene un diámetro de 86 cm

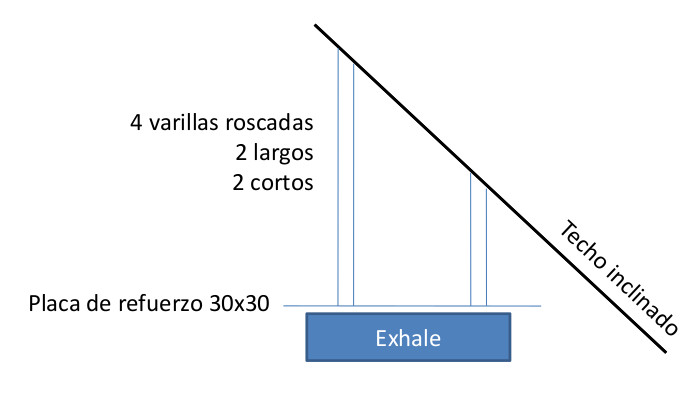

Instalación en un techo inclinado

Si tiene un techo inclinado, en lugar de utilizar la varilla extensible e inclinable, puede optar por utilizar la placa de refuerzo con 4 varillas roscadas.

2 varillas cortas y 2 varillas largas, para compensar la pendiente.
Las varillas aportarán fuerza para garantizar la resistencia de toda la estructura, a la vez que compensan la pendiente.

La placa de refuerzo (30×30 cm) no es visible porque está oculta por el ventilador Exhale, que tiene 86 cm de diámetro y es sólido.

ventilador Exhale - escuela Mayotte Kahani

Tipos de fijaciones en función del tejado

Taco Molly: si el techo es hueco (cartón yeso BA13, BA 19)
Taco de hormigón: si es de hormigón
Tornillos para madera: si el techo es de madera (viga)
Tenga en cuenta que los paneles son puramente decorativos y requieren un punto de fijación detrás de ellos.

Siempre es preferible tener un punto de fijación sólido (el ventilador Exhale pesa 11,3 kg y el motor tiene par de torsión).
