De olika systemen för upphängning och installation av Exhale takfläkten

Monteringslösningar på betong, snedtak, snedtak, trä, BA13, falskt tak eller bjälklag.
Takstödet mäter 10 cm.

Installera Exhale på ett betongtak

Använd de betongpluggar som medföljer fläkten.

Installation av Exhale på sluttande och lutande tak (upp till 45 grader)

Använd vår lösning med lutande och utdragbara stänger som kompenserar för lutande tak upp till 45 grader.

Installera Exhale på ett trätak, falskt tak eller BA13-tak

Falska tak/BA13 och trätak är mindre motståndskraftiga än betongtak.
Vi kommer därför att försöka säkra de 11 kilo som Exhale-fläkten väger.

Här är två möjliga metoder, beroende på vad din konfiguration tillåter:

1 – Den första lösningen är att sätta ett mellanliggande plattstöd i Opalin eller PVC-material. Vi föreslår 30 cm x 30 cm (tunn och inte för tung) för att öka den viktbärande ytan över en större yta.

  • Stödet fästs i undertaket med knäppdymlingar eller fjäderdymlingar (expansionsdymlingar – exempel Molly-dymlingar).
  • Det opala PVC-stödet döljs av fläkten, som är solid, för att bevara helheten estetiskt.

2 – Den andra metoden, den säkraste, består i att göra samma sak som metod 1 ovan, men att använda gängstänger (mer eller mindre långa), 4 till 8 i idealfallet, för att gå in i takets betong. Den opala plattan fästs sedan i betongtaket för maximal stabilitet och säkerhet.

  • Borra in i undertaket med en borr så att du når betongen, fäst mässingspluggen och skruva fast gängstängerna på mässingspluggen (Molly).
  • Opalin-stödet döljs av fläkten som är solid för att bevara helheten estetiskt.

Använd aldrig mindre än 4 gängstänger eftersom Exhale-motorn har ett högt startmoment.

ventilateur Exhale école Mayotte Kahani
Simulerad installation av Exhale-plattan på 4 gängade stänger med 8 bultar för bättre stabilitet.
ventilateur Exhale école Mayotte Kahani
Gängade stänger
ventilateur de plafond Exhale école Mayotte Kahani
Molly expansionspluggar
Fläkt Exhale på bräckligt tak
Förstärkningsplatta för undertak
Fläkt Exhale på bräckligt tak
Mellanliggande platta

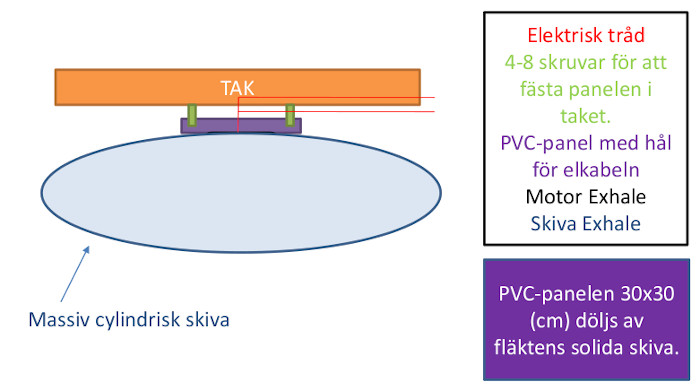

Montering på en balk

Observera att Exhale har en diameter på 10 cm. Det är inte alltid möjligt att borra balken (beroende på vilka material som används vid tillverkningen).

Vi rekommenderar att du använder ett mellanelement (Opalin- eller PVC-platta 15 x 15 eller 20 x 20 cm) som gör det möjligt att fästa fläkten i taket med större säkerhet (gängade stänger).

Mellanstödet gör det också möjligt för motorns strömförsörjningskabel att passera igenom. Kom ihåg att göra ett hål i mitten av fästet.

Stödet kommer att döljas av fläkten som är solid.



ventilateur Exhale école Mayotte Kahani
ventilateur de plafond Exhale école Mayotte Kahani
ventilateur Exhale école Mayotte Kahani
Exempel på montering på en balk

Simulerad installation av en Exhale på ett katedraltak (triangeltopp)

ventilateur Exhale école Mayotte Kahani
4 gängade stänger (en i varje hörn av brädan).
Mellanbräda 30×30 cm (kommer att döljas av fläkten)
Fläkten har en diameter på 86 cm

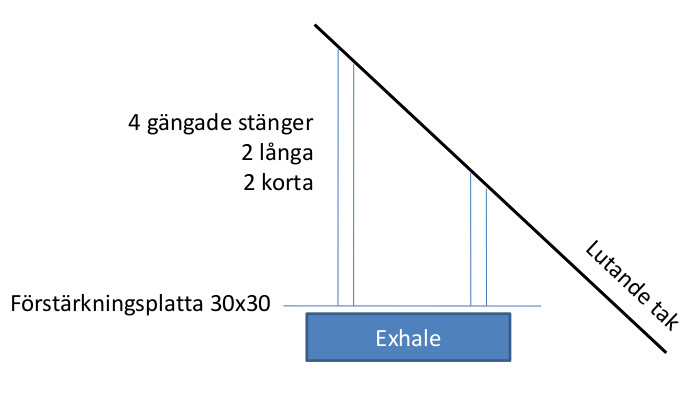

Installation på ett lutande tak

Om du har ett lutande tak kan du istället för att använda den utdragbara och vinklingsbara stången välja att använda förstärkningsplattan med 4 gängade stänger.

2 korta och 2 långa stavar för att kompensera för lutningen.
Stängerna ger styrka för att garantera hela konstruktionens motståndskraft, samtidigt som de kompenserar för lutningen.

Förstärkningsplattan (30×30 cm) syns inte eftersom den döljs av Exhale-fläkten som är 86 cm i diameter och solid.

ventilateur Exhale école Mayotte Kahani

Typer av fästelement beroende på taket

Molly dowel: om ihåligt tak (gipsskivor BA13, BA 19)
Betongplugg: om betong
Träskruvar: om trätak (bjälke)
Observera att paneler är rent dekorativa och kräver en fästpunkt bakom dem.

Det är alltid att föredra att ha en solid fästpunkt (Exhale-fläkten väger 11,3 kg och motorn har vridmoment).
