Różne systemy zawieszania i montażu wentylatora sufitowego Exhale

Rozwiązania montażowe na sufitach betonowych, pochyłych, drewnianych, BA13, sufitach podwieszanych lub belkach.
Wspornik sufitowy mierzy 10 cm.

Montaż Exhale na suficie betonowym

Należy użyć kołków do betonu dołączonych do wentylatora.

Montaż Exhale na sufitach pochyłych i skośnych (do 45 stopni)

Skorzystaj z naszego rozwiązania w postaci pręta uchylnego i wysuwanego, który kompensuje nachylenie sufitu do 45 stopni.

Montaż Exhale na suficie drewnianym, suficie podwieszanym lub suficie BA13

Sufity podwieszane/BA13 i drewniane są mniej odporne niż sufity betonowe.
Postaramy się zatem zabezpieczyć 11 kilogramów wentylatora Exhale.

Oto 2 możliwe metody, w zależności od tego, na co pozwala twoja konfiguracja:

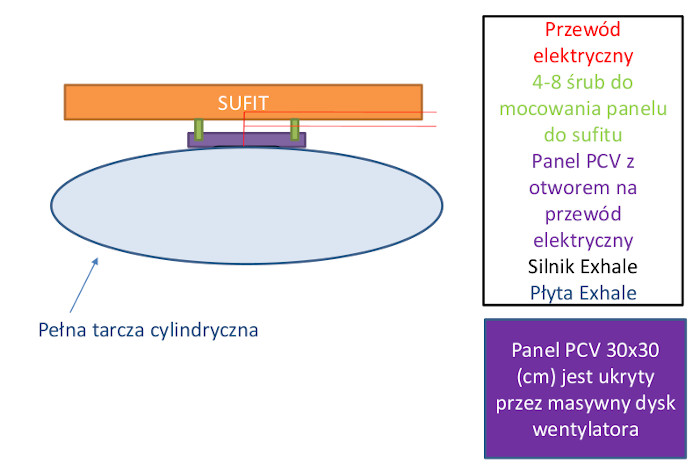

1 – Pierwszym rozwiązaniem jest umieszczenie pośredniej podpory płyty w materiale Opalin, drewnie, sklejce lub PCV. Sugerujemy 30 cm X 30 cm (cienkie i nie za ciężkie), aby zwiększyć powierzchnię nośną na większej powierzchni.

  • Wspornik mocowany jest do sufitu podwieszanego za pomocą kołków przegubowych lub kołków sprężystych (kołki rozporowe – przykład kołków Molly).
  • Wspornik drewno / opal / PCV jest ukryty przez wentylator, który jest solidny, aby zachować estetykę całości.

2 – Druga metoda, najbardziej bezpieczna, polega na zrobieniu tego samego, co metoda 1 powyżej, ale przy użyciu prętów gwintowanych (mniej lub bardziej długich), 4 do 8 w ideale, aby przejść i uzyskać beton sufitu. Wspornik płyty (drewniany lub opalowy) jest następnie mocowany do betonowego sufitu dla maksymalnej stabilności i bezpieczeństwa.

  • Wwiercić się w sufit podwieszany wiertłem do betonu, zamocować kołki mosiężne i wkręcić pręty gwintowane na kołki mosiężne (Molly).
  • Drewniana lub opalowa podpórka jest ukryta przez wentylator, który jest solidny.

Nigdy nie używaj mniej niż 4 prętów gwintowanych, ponieważ silnik Exhale ma wysoki moment rozruchowy.

ventilateur Exhale école Mayotte Kahani
Symulowany montaż płyty Exhale na 4 gwintowanych prętach z 8 śrubami dla lepszej stabilności.
ventilateur Exhale école Mayotte Kahani
Pręty gwintowane
ventilateur de plafond Exhale école Mayotte Kahani
Kołki rozporowe Molly
Wentylator exhale na kruchym suficie

Płyta wzmacniająca do sufitu podwieszanego

Wentylator exhale na kruchym suficie

Płyta pośrednia

Montaż na belce

Zwróć uwagę, że wisząca podstawa Exhale ma średnicę 10 cm. Nie zawsze jest możliwe przewiercenie belki (w zależności od materiałów użytych do jej wykonania). Zalecamy zastosowanie elementu pośredniego (płyta drewniana lub Opalin lub PCV o wymiarach 15 x 15 lub 20 x 20 cm), który pozwoli na bardziej bezpieczne przymocowanie wentylatora do sufitu (pręty gwintowane). Wspornik pośredni umożliwi również przejście kabla zasilającego silnik. Pamiętaj, aby wykonać otwór w środku wspornika. Wspornik będzie ukryty przez wentylator, który jest solidny.

ventilateur Exhale école Mayotte Kahani
ventilateur de plafond Exhale école Mayotte Kahani
ventilateur Exhale école Mayotte Kahani

Przykład montażu na belce

Symulacja montażu Exhale na dachu katedry (góra trójkąta)

ventilateur Exhale école Mayotte Kahani

4 pręty gwintowane (po jednym w każdym rogu tablicy) Deska pośrednia 30×30 cm (będzie schowana przez wentylator) Wentylator ma średnicę 86 cm

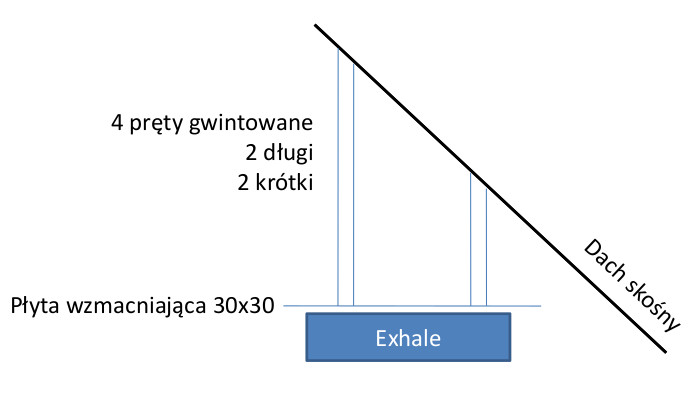

Montaż na suficie pochyłym

Jeśli masz pochyłe sufity, zamiast korzystać z wysuwanego i odchylanego drążka, możesz wybrać płytę wzmacniającą z 4 gwintowanymi prętami. 2 krótkie pręty i 2 długie pręty, aby skompensować nachylenie. Pręty zapewnią wytrzymałość gwarantującą odporność całej konstrukcji, jednocześnie wyrównując spadek. Płyta wzmacniająca (30×30 cm) nie jest widoczna, bo zasłania ją wentylator Exhale, który ma 86 cm średnicy i jest solidny.

ventilateur Exhale école Mayotte Kahani

Rodzaje łączników w zależności od dachu

Kołek rozporowy: w przypadku dachu pustego (płyta gipsowa BA13, BA 19) Kołek betonowy: jeśli beton Wkręty do drewna: jeśli strop drewniany (belka) Należy pamiętać, że boazeria jest czysto dekoracyjna i wymaga punktu mocowania za nią. Zawsze preferowane jest posiadanie solidnego punktu mocowania (wentylator Exhale waży 11,3 kg, a silnik ma moment obrotowy).

Instalacja ze wspornikiem między dwiema belkami

Użyj naszego 8-centymetrowego wspornika, zaprojektowanego w celu nieznacznego obniżenia Exhale o 8 cm. Jest to szczególnie przydatne, jeśli masz belki i chcesz nieco obniżyć wentylator, aby belki nie zakłócały przepływu powietrza.
