Različiti sustavi za vješanje i ugradnju stropnog ventilatora Exhale

Rješenja za ugradnju na betonski, kosi, kosi, drveni, BA13 strop, spušteni strop ili gredu.

Stropni nosač mjeri 10 cm.

Instalirajte Exhale na betonski strop

Koristite betonske čepove isporučene s ventilatorom.

Ugradnja Exhale na kosi strop i kosi strop (do 45 stupnjeva)

Upotrijebite naše rješenje za nagibne i produžne šipke koje mogu kompenzirati nagnute stropove do 45 stupnjeva.

Instalirajte Exhale na drveni strop, spušteni strop ili BA13 strop

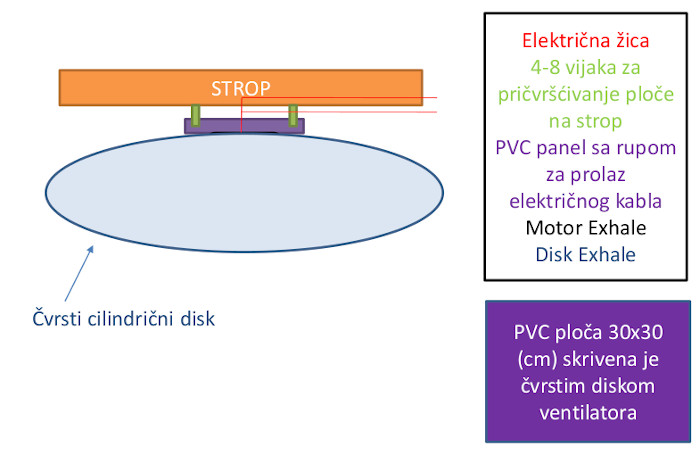

Spušteni stropovi/BA13 i drveni stropovi manje su otporni od betonskih stropova. Stoga ćemo nastojati osigurati 11 kilograma ventilatora Exhale. Ovdje su 2 moguće metode, ovisno o tome što vaša konfiguracija dopušta: 1 – Prvo rješenje je postavljanje srednjeg nosača ploče od Opaline materijala, drva, šperploče ili PVC-a. Predlažemo 30 cm x 30 cm (tanko i ne preteško) kako biste povećali površinu za nošenje težine na širem području.

  • Nosač je fiksiran na spušteni strop s klinovima ili opružnim klinima (proširujući klinovi – primjer Molly klinovi).
  • Nosač od drva / opalina / PVC-a maskiran je ventilatorom, koji je čvrst, kako bi se održala estetika cjeline.

2 – Druga metoda, najsigurnija, sastoji se od činjenja iste stvari kao u metodi 1 gore, ali pomoću navojnih šipki (više ili manje dugih), 4 do 8 idealno, za dohvaćanje betona sa stropa. Pločasti nosač (drveni ili opalni) tako je fiksiran na beton stropa za maksimalnu stabilnost i sigurnost.

  • Izbušite spušteni strop bušilicom da dosegnete beton, pričvrstite mjedene tiple i zavrnite navojne šipke na mjedene tiple (Molly).
  • Drveni ili Opaline nosač skriven je ventilatorom koji je pun.

Nikada nemojte stavljati manje od 4 navojne šipke jer Exhale motor ima veliki moment pri pokretanju.

ventilateur Exhale école Mayotte Kahani

Simulacija postavljanja okvira Exhale na 4 navojne šipke s 8 vijaka za bolju stabilnost.

ventilateur Exhale école Mayotte Kahani

Navojne šipke

ventilateur de plafond Exhale école Mayotte Kahani

Molly prošireni gležnjevi

Ventilator exhale na krhkom stropu

Ploča za pojačanje za spušteni strop

Ventilator exhale na krhkom stropu

Međuploča

Ugradnja na gredu

Imajte na umu da je baza Exhale promjera 10 cm. Nije uvijek moguće izbušiti gredu (ovisno o materijalima koji se koriste za njegovu izradu). Savjetujemo vam da koristite međuelement (15 x 15 ili 20 x 20 cm drvena ili opalin ili PVC ploča) koji će vam omogućiti sigurnije pričvršćivanje ventilatora na strop (navojne šipke). Srednji oslonac također će omogućiti prolaz kabela za napajanje motora. Ne zaboravite napraviti rupu u središtu nosača. Podršku će sakriti ventilator koji je pun.

ventilateur Exhale école Mayotte Kahani
ventilateur de plafond Exhale école Mayotte Kahani
ventilateur Exhale école Mayotte Kahani

Primjer ugradnje na gredu

Simulacija postavljanja Exhale na krovu katedrale (vrh trokuta)

ventilateur Exhale école Mayotte Kahani

4 navojne šipke (po jedna u svakom kutu ploče) Međuploča 30×30 cm (skrivat će je ventilator) Ventilator je promjera 86 cm

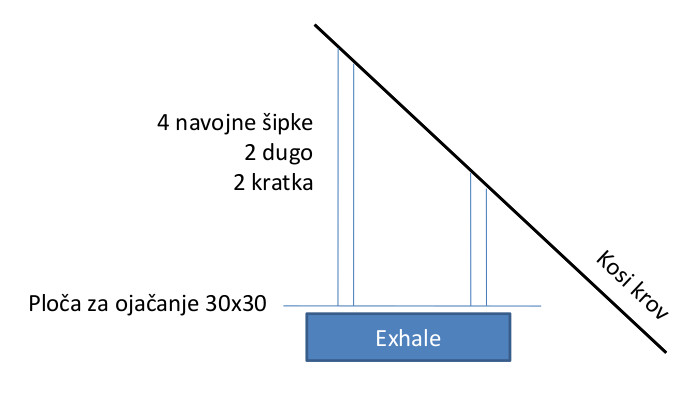

Ugradnja na kosi strop

Ako imate kosi strop, umjesto uporabe rastezljive i nagibne šipke, možete odabrati upotrebu ploče za pojačanje s 4 navojne šipke. 2 kratke i 2 duge stabljike, za kompenzaciju nagiba. Šipke traže snagu kako bi zajamčile otpor cijele strukture, dok kompenziraju nagib. Ploča za ojačanje (30×30 cm) se ne vidi jer je skrivena ventilatorom Exhale promjera 86 cm koji je čvrst.

ventilateur Exhale école Mayotte Kahani

Vrste učvršćenja ovisno o krovu

Molly tipla: ako je šuplji krov (gipsane ploče BA13, BA 19) Betonski tipl: ako je beton Vijci za drvo: ako je drveni strop (greda) Imajte na umu da je obloga isključivo dekorativna i zahtijeva točku za pričvršćivanje iza nje. Uvijek je poželjno imati čvrstu točku pričvršćivanja (Exhale ventilator teži 11,3 kg, a motor ima okretni moment).

Ugradnja s osloncem između dvije grede

Gebruik onze steun van 8 cm, ontworpen om de Exhale iets te laten zakken met 8 cm. Dit is vooral geschikt als je balken hebt en de ventilator iets wilt laten zakken zodat de balken de luchtstroom niet hinderen.
